木工 板凳(ㄇ字椅)

話說之前看到同學家有張這樣的椅子,就很想也來做一張,
前陣子想說吃飯在沙發上太軟,往前傾不太舒服,還是得坐在硬的椅子上,想想就乾脆動工了,而且我想說不吃飯坐沙發的時候還可以把腳放上面也不錯。



201210.13
今天把買了很久的2英吋ASH挑了兩塊出來拼板,想說做厚一點比較穩固


木工 板凳 木作堂 20121013
話說應該要兩塊木頭拼好之後再來切,不過我這張椅子有4.5公分厚,上壓刨實在太累,於是我就先切開,跑了手壓刨跟瓶刨再來拼,感覺輕鬆一點



木工 板凳 木作堂 20121013
 畫面中兩根黑色的H型大樑是老師從外國訂回來的拼板利器,專拼大板。


木工 板凳 木作堂 20121013
第一次拼椅面上夾具的時候赫然發現對不起來,我只看到上半是平整的,沒注意到上了夾具之後下面居然還有空隙,最後趕快把膠抹掉重新上壓刨,原來是因為壓刨沒有90度,調整再刨平就ok了,只是因為我的椅腳已經鋸開了,椅面多刨過之後寬度變小,所以之後椅腳還得上壓刨幾次讓寬度跟椅面一致。

這天大概花了三個小時的時間在這上面,一半時間備料一半時間拼板


2012.11.11
上個月都很忙,週末也沒什麼空,終於在隔了一個月之後有機會繼續動工了
今天主要的進度是把拼好的板子再用壓刨弄平整,接著是畫線,再用路達開槽。

木工 板凳 木作堂 20121111
前面這塊板子其實是當初閒著就先刨起來放著以備不時之需,剛好想要弄塊撐板就拿來用了
有3cm厚


木工 板凳 木作堂 20121111
桌腳有點高,之後再切短一點。

木工 板凳 木作堂 20121111
椅面的邊緣有節,不過另外一面也好不到哪去,有一小塊部分是弧形的邊緣,到時候導角有有困難,只能靠砂紙慢慢磨,想想還是讓他在下面好了。

木工 板凳 木作堂 20121111
用雕刻機開槽,我打算加塊撐板在底下,不過沒想好,開在正中間,可是木材結合處也在正中間 ,下次要注意。
今天大概花了兩個半小時左右,用路達比想像中花時間。



20121113
話說去工房的機會實在有限,所以剩下的手工部分就拿回家做,老婆說吃完飯這段時間做木工比上網好,我也這麼覺得,起碼三個人互動比較好,另外還有個好處就是每天都有進度,這個就很理想。
今天的進度是用夾背鋸先把椅面的榫頭鋸好,再修整成直角



木工 板凳 20121113_5
話說有點懶得修那麼多個榫頭,所以就決定分三等份就好,連五等份都省了,所以就只有一個鳩尾榫了,我在想說板子這麼厚,應該是比較沒有關係的

木工 板凳 20121113_1
縱開橫斷的夾背鋸跟雙面鋸都用上了,因為這次尺寸大,所以夾背鋸到後來派不上用場,只能靠雙面鋸補完。鋸的時候就直接夾在桌子上,也不太會有搖晃的問題。

木工 板凳 20121113_2
鋸好邊之後我有先用路達跑修邊刀,效果還不錯,要取直角比較快,只是角落的部份修不到,就得靠鑿刀慢慢來了。





木工 板凳 20121113_3
要把這些面修平又得花上不少時間,我想明天先來磨個刀吧。

木工 板凳 20121113_4
這次的椅面非常厚,有4.5公分,應該是很穩



20121114
今天晚上的進度是磨鑿刀,順邊磨磨菜刀。



20121115
今天先用鑿刀把椅面大致修過後,投影到桌腳,畫線,接著鋸椅腳的榫孔。

木工 板凳 20121115_2
要切的深度剛好達到夾背鋸的極限,再多就麻煩了,
我把木頭固定在另外一張桌子的桌腳上,這樣比較穩,
老婆笑說我們兩個是在客廳的家庭手工廠

木工 板凳 20121115_5
接著就是出動線鋸了,不過糟糕的是,這塊板子太寬,到後來弓型鋸會卡住,只得縱開一刀,接著慢慢把中間這部份鋸掉,沒辦法一次搞定,不知道哪裡有買比較大的弓鋸?而且悲劇的是我的鋸條是最後一根了,晚上又被我弄斷,所以後面就是各種工具出籠來操作了,弄了一個晚上還沒辦法搞定一個桌腳


木工 板凳 20121115_6
為了修掉這多出來的一點點,什麼工具都出盡了,我是在想說先弄出一邊來,明天乾脆拿路達用修邊刀跑一跑算了~

木工 板凳 20121115_8
今天晚上結束了,先來試組一下,赫然發現搬運的時候不小心碰掉一個角了 T____T
希望補土可以補的漂亮



20121116


木工 板凳 20121116_02
今天要把這個椅腳完成了,先試組一下看哪邊比較緊要修掉的

木工 板凳 20121116_01
昨天就修的差不多了,今天只剩下最後的2公分就可以到底了

木工 板凳 20121116_03


木工 板凳 20121116_04
把太緊的地方標記起來待會修掉

木工 板凳 20121116_05
夾一塊木頭當基準,把底面修平整,今天的時間幾乎都花在這上面,可惜中間修過頭了有點凹陷。


木工 板凳 20121116_06
一支椅腳好了,先試組確認有90度角

木工 板凳 20121116_09
只有一個鳩尾榫,線條很簡單

木工 板凳 20121116_10
角落的地方細縫不小,到時候再用補土來處理了。

木工 板凳 20121116_12
花了兩天晚上總算完成一邊了~



20121117
今天要處理另外一邊的椅腳,有鑑於前面花了兩天都在處理線鋸不平整的問題,今天直接請路達出馬了。

木工 板凳 20121117_1
今天去特力屋買不到鋸條,只好買把新的Stanley弓鋸,不過他內附的鋸條比較粗,鋸起來沒那麼順,不知道什麼時候才會再進,原來的鋸條應該只有0.5mm~0.7mm左右,Stanley的快1~1.2mm,而且他的弓比較小,縱開下去根本連移動的距離都沒有,所以最後我乾脆剪短他的鋸條用在我原來的弓鋸上,不過還是不夠寬,只能像圖片裡面分段鋸開,不能一次跑完。
另外看了一下產地,居然是Taiwan,難怪特力屋會擺一堆,大概都是從南投工廠進的。


木工 板凳 20121117_2
分段的結果就是鋸的離邊界還有很遠的距離,看得出來要修的部份很多,這如果要靠鑿刀我看又得弄到明天才有辦法結束了。所以我決定直接用路達來跑。

木工 板凳 20121117_3
把導尺架上去之後再來慢慢弄,一次不弄太深聲音其實也不會太大,跟吸塵器差不了多少。

木工 板凳 20121117_4
我拿的這直刀不夠長,所以只能修這麼深,另外一邊只好翻面再跑一次,不過就不小心弄出了缺口,還好這缺口是會被蓋掉的部份,左右兩側可以看到階梯狀的直刀痕跡。

木工 板凳 20121117_5
剩下旁邊路達修不到的部份只能靠鑿刀慢慢來了,用直角規驗證再慢慢修,不過比起原來要6~7個小時,我今天只花了兩個多鐘頭就全部搞定了,果然還是要機器才有效率。

木工 板凳 20121117_6
總算把主結構完成了,到這部份已經用掉14個鐘頭了。

木工 板凳 20121117_7
還得把椅腳鋸掉一些,這樣太高了。

木工 板凳 20121117_8
接下來就是剩下搞定中間的撐板,再膠合起來,就可以導圓角跟拋光了。




20121118
今天要先把內側拋光,再來鋸中間的撐板,然後就要把撐板上膠跟椅面組合了。
老實說當初想的太簡單,後來仔細想想撐板的作用好像就只是確定椅腳可以走直角,跟分散一點點力量到椅面上而不是全部都集中在榫頭上。

木工 板凳 20121118_6
話說今天帶小朋友出去玩,回來老大累到直接睡著,連晚飯都沒吃,所以也不太能發出聲音吵到他們兩個,於是乎我只好出動我的調速器,大約是調到4成的出力左右,讓音量降到比吸塵器還要低,只是這樣砂磨的時間會拉長就是了

木工 板凳 20121118_1
今天的砂磨進度是180-240-320,明天再繼續

木工 板凳 20121118_2
有些不平整的地方靠砂磨太耗時,只得出動刮板了


木工 板凳 20121118_3
椅背先砂磨到320,就可以把中間的木頭黏上去了,不先砂磨的話到時候會很容易撞傷,留下醜陋的痕跡

木工 板凳 20121118_4
我怕夾兩邊中間會沒有接觸到,可是夾具喉深又不夠,只好出此下策,但是這招又怕把木頭弄偏了,所以只好用角規來微調出力了。

木工 板凳 20121118_5
這種一體成形的夾具比較耐用,品質也不錯



20121119
今天要把椅腳裁短,然後就要上膠組裝了

木工 板凳 20121119_1
昨天在客廳砂磨搞的到處都是木粉,被勒令轉移陣地,就到頂樓來操作

木工 板凳 20121119_3
這椅角已經裁短了,跟我的沙發一樣高,中間的板子有先用路達導圓角,話說我的triton有調整速度的功能,我想說能不能用調速器把速度改更低,結果上了調速器根本就不能開機,因此還是乖乖用原本的最低速跑,不過還好聲音也不大,比修邊機小聲了。
木工 板凳 20121119_5
很久沒拿出這幾支特力屋買的夾具了,說實在這幾支組裝的品質很差,有一支頭還掉下來,之後才用膠又黏回去,現在比較常去木工教室,所以我也沒有想再買新的,不然如果再買四支ehoma又得花上5000左右。
木工 板凳 20121119_7
今天用到的工具~話說當初摸到這台路達的時候真的是睜眼瞎,現在總算比較搞清楚狀況了,說實在路達其實很好用,特別是在搪孔跟修邊的時候,我是覺得有治具的話比角鑿還方便~

木工 板凳 20121119_8
這次還不錯,都有九十度,不像以前小板凳總是搖搖晃晃要等膠合才有辦法90度,我在想應該是因為板子很厚,我又有用修邊刀取直角,所以不致於會跑掉。

木工 板凳 20121119_9
話說今天鋸短是用這台,不過因為檯面太小,所以沒辦法用推台,還好板子夠大,我就改用依板來鋸,另外我也試著用調速器用一半的功率去跑,結果鋸的慢不說,聲音還是很大(跟原來比有比較小聲了),這台的軌道不是標準的英制,是牧田自己的規格,所以基本上都買不道別的配件可ˇ用,有點想把它賣掉~



20121120
今天的進度要把膠合好的椅子榫頭修平整,接著還要導圓角跟砂磨

木工 板凳 20121120_1
今天把整張椅子都用路達導圓角,一樣用低速,即時不帶耳機都可以忍受,改天再來試試看用修邊機調低功率的音量
木工 板凳 20121120_2
這是我最大支的1/4R刀,大概是2.5分吧,家裡有小孩還是盡量圓一點好,話說我這張椅子有4.5cm厚,其實可以再圓一點,不過得另外找R刀了~

木工 板凳 20121120_3
預留的一點榫頭要用刨刀修掉,不過這把我有陣子沒磨了,不是很順


木工 板凳 20121120_5
吃完晚餐換上這把兼友的,雖然比較小,但是因為夠利反而比較有效率,不過刨木頭實在是件吃力的工作,剛吃完飯就工作有點不太舒服。

 木工 板凳 20121120_4
 要把榫頭整平到跟旁邊切齊,摸不出高低差,淺色的奉系是補土的痕跡,明天來上色之後不知道會有什麼變化。


木工 板凳 20121120_7
外觀如上,話說就是因為跨距很大,我才會想要用厚一點的木板,中間還加上撐板。今天女兒比較早睡,明天再來進行砂磨



20121121
 今天的進度要先大致砂磨,再用柚木色料上色看看,再繼續砂磨,我椅面打算砂磨到600~
被老婆笑說不是說要上漆很多天了怎麼還在磨~實在是磨下去就忘了時間~

木工 板凳 20121121_1
今天把椅面磨到了600~剩下的部份大約是320-400,每個號數都先打磨ok了,再用濕布擦拭,讓纖維立起來,再打磨一次,才換到下個號數,今天從120-180-240-320-400-600

木工 板凳 20121121_2
磨著磨著又八點了,女兒要睡覺了,不能製造噪音,所以我拿800號來手動磨磨看椅面,看看效果怎樣,接著就拿之前買的色料,稀釋成1/3,結果果然發生我想過會遇到的局面,椅面磨的太細了,毛細纖維都沒了,吃色料的效果變得很差,明天再來上一次再觀察看看好了。



20121122
今天本來打算上漆的,不過還是在搞上色,進度落後啊~

木工 板凳 20121122_1
這是昨天晚上顏色上的不均勻,特定地方補強的結果

木工 板凳 20121122_2
吃完飯後用濕布擦擦看,結果還是一樣,因為磨太細,有毛細功能的纖維都不見了,顏色吃不進去,可以看到畫面有一塊地方上不了色,我在猜上次用有色的蠟漆應該也是同樣的問題,所以下次磨完320就得乖乖先上色,再繼續磨,不然顏色不均很難看

木工 板凳 20121122_3
我在想要不要直接就上漆不要再管他了



20121123

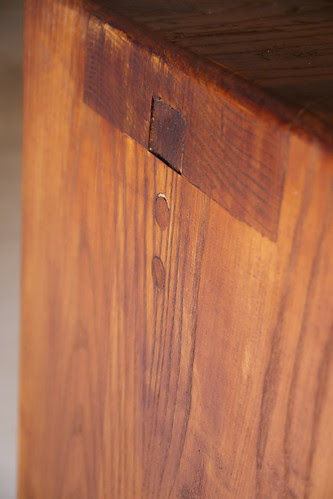

今天把撐板跟榫頭再用圓榫加強一下,為了這個我特別去買了13mm的鑽頭搭配之前買的圓棒,雖然有更粗的圓棒,不過去特力屋沒看到這個規格的鑽頭,只好放棄了,我買的是B&D的鑽頭,跟BOSCH比起來真的有差,感覺就是比較不利,很想來買支BOSCH有自動夾頭的電鑽,我這支便宜電鑽從大學到現在買十幾年了,也差不多了~

木工 板凳 20121123_4
今天總算把進度推進到上一度底漆了,明天再來上第二道,我上的是IKEA BEHANDLA護木漆,這漆的好處是水溶性,而且味道不重,乾的也挺快,上完漆還蠻容易把手洗乾淨的,最近幾乎都用這個。

木工 板凳 20121123_1
女兒對這罐漆很有興趣,一直跟著看

木工 板凳 20121123_3
尺寸就是配合後面那張桌子做的,不過今天試坐發現偏高,因為高度跟沙發切齊,可是坐沙發的時候會下陷,所以配桌子剛好,但這高度對桌子來說就太高了,不過不好鋸短,就先這樣吧~



20121123
今天除了上漆之外,順便用色料把看起來太淺的地方補了一下,讓顏色均勻一點,基本上已經完工了,接下來就是等漆膜完全硬化了~

木工 板凳 20121124_1

木工 板凳 20121124_2

木工 板凳 20121124_3

木工 板凳 20121124_4

木工 板凳 20121124_5

木工 板凳 20121124_6

木工 板凳 20121124_7

木工 板凳 20121124_8

木工 板凳 20121124_9
